局部放电在线监测系统7000系列



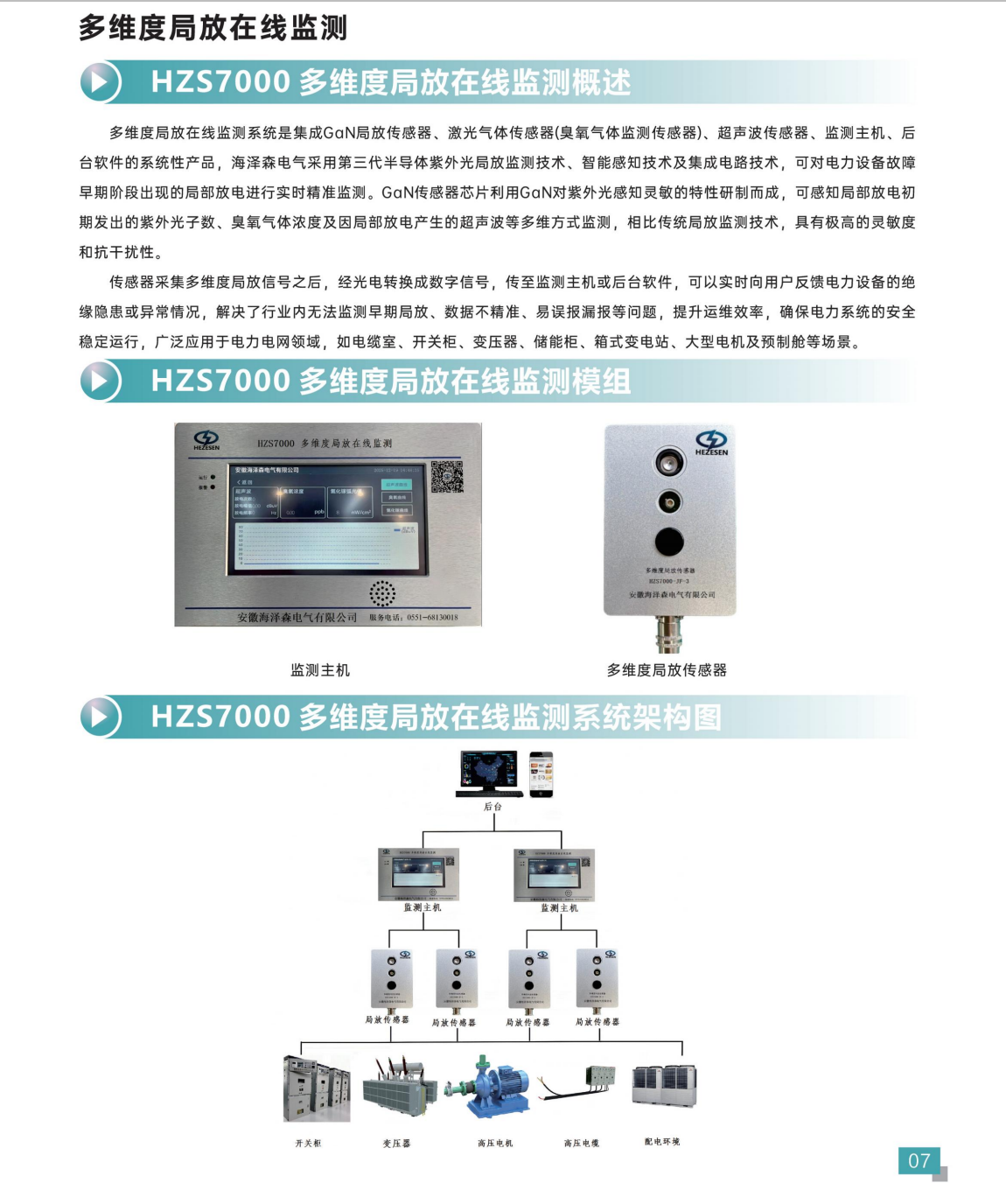

一、系统概述

   局部放电在线监测是目前业内公认的最有效的GIS状态监测方法，《DL/T555-2004气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》附录A：“现场耐压试验中局部放电检测方法之A2超高频（UHF）法”中指出：“与常规的电荷法相比超高频信号尚无法校准，但实际使用经验证明，该方法能够发现缺陷，可以在现场、任何系统电压下进行测量，国际大电网工作组认可该方法”。

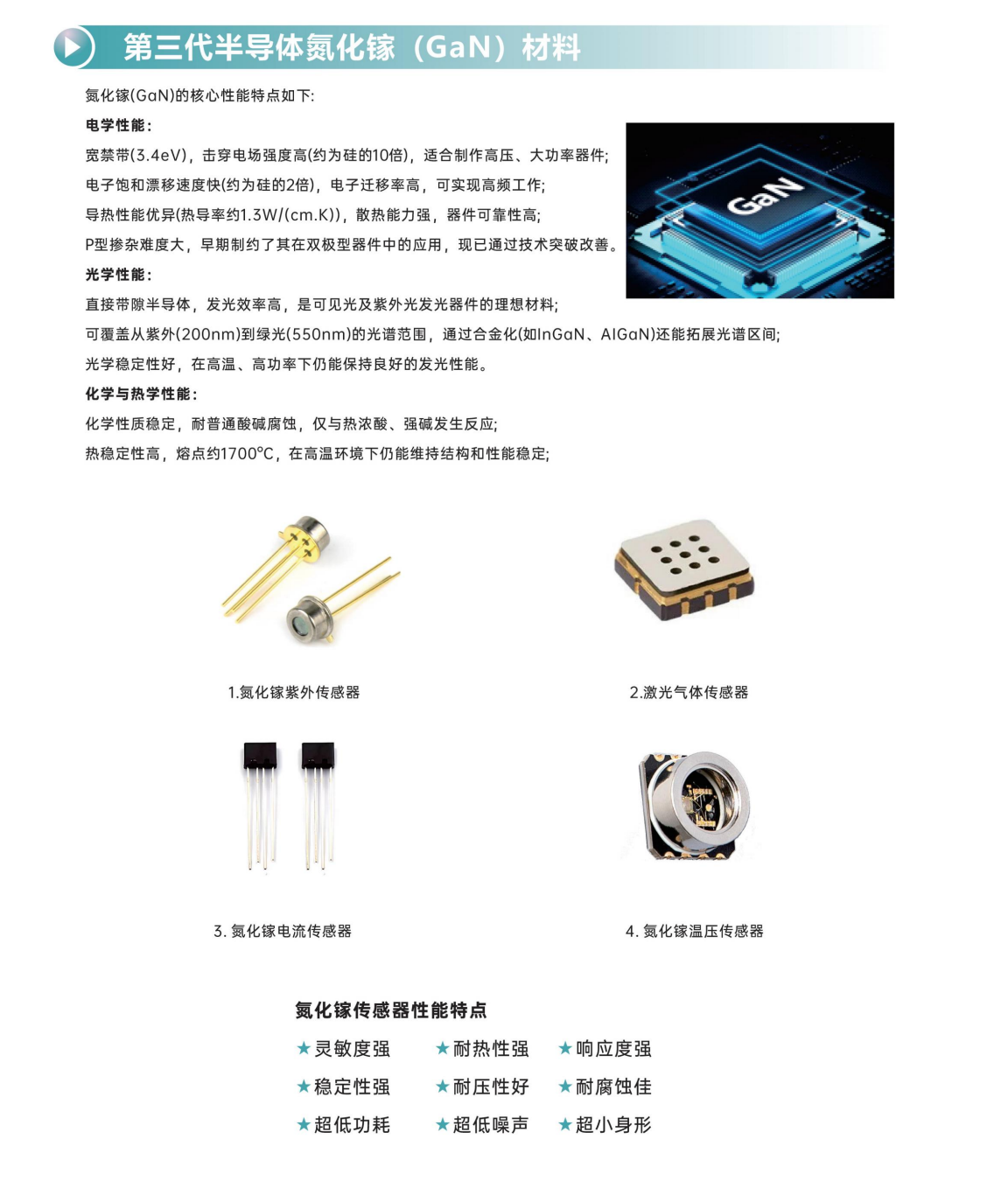

二、系统原理

系统采用分布式结构，每个局部放电采集器通过同轴电缆连接一个GIS局放传感器（数字化超高频UHF传感器）控制器通过多芯电缆与数据服务连接。

三、技术指标

传感器原理	超高频（UHF）T天线
测量范围	-60dbm~10dbm
外壳	铝合金壳体
防护等级	IP67(可定制IP68型)
传感器信号输出接口	进口航空插头，可穿金属软管
工作频段	300MHZ~1500MHZ
匹配阻抗	50Ω
安装位置	GIS盆式绝缘子的环氧树脂外
功耗	＜2W

一、系统原理及组成

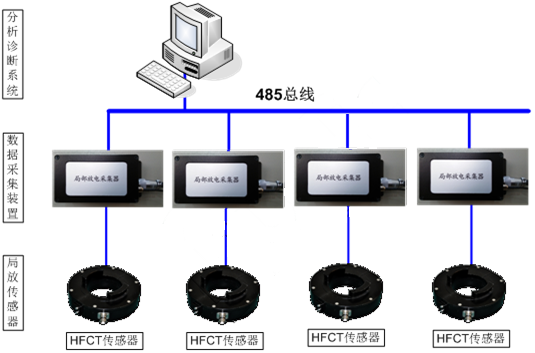

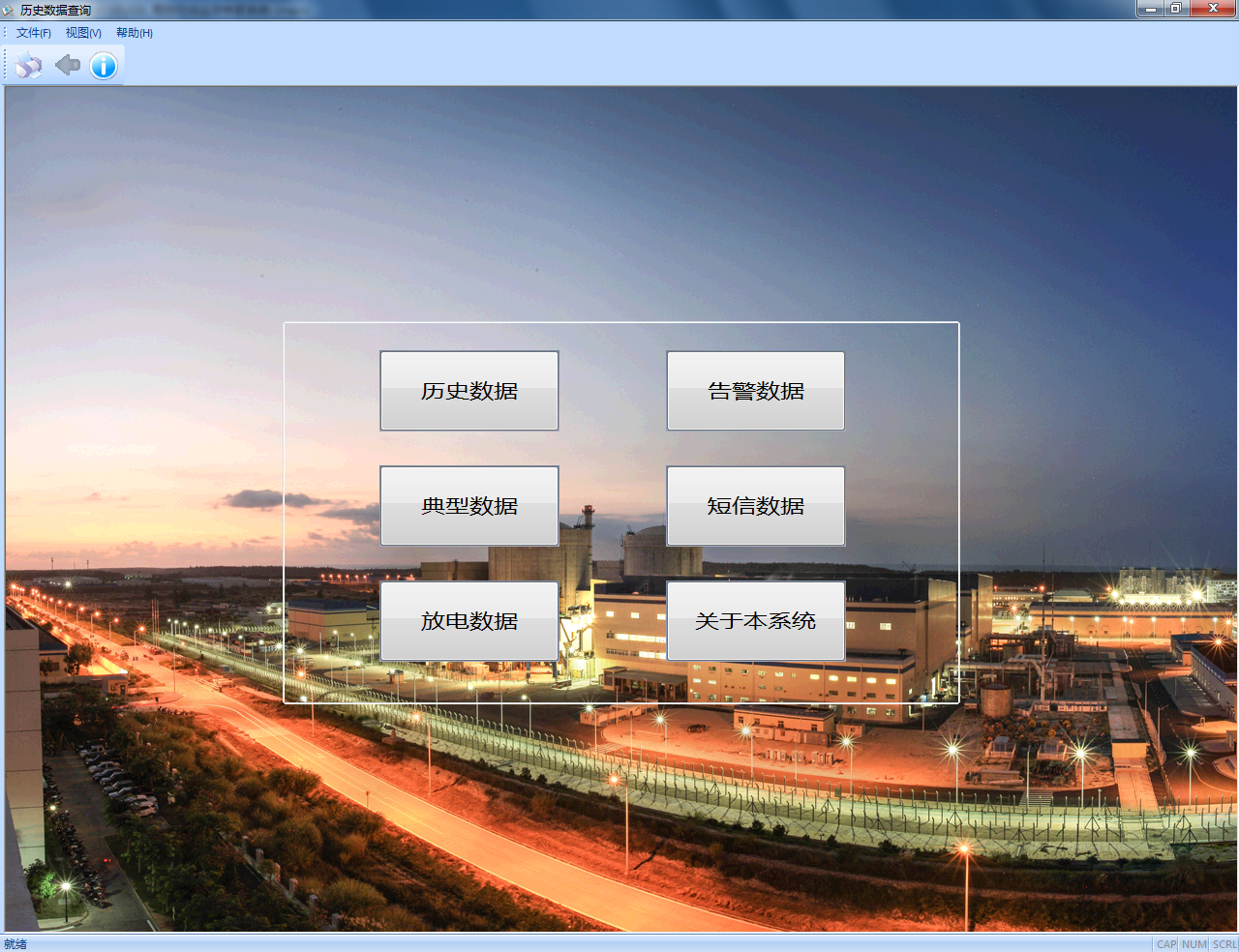

高压电缆局部放电在线监测系统采用模块化设计方案，通过安装在电缆头接地线上的高频电流传感器，来耦合电缆本体及接头处的局部放电脉冲电流信号；耦合到的脉冲电流信号通过同轴电缆传送至前端监测采集器，对模拟信号经过放大、模数转换后变成数字信号再通过光纤传送至测试主机。测试主机对所有传感器的信号分别进行分类识别分析、计算，并将这些通过计算获得的放电信息数据写入到数据库中，同时在线监测系统的软件面板上显示监测结果。

本系统由脉冲电流传感器、局部放电采集器、局放监测主机、辅材组成。

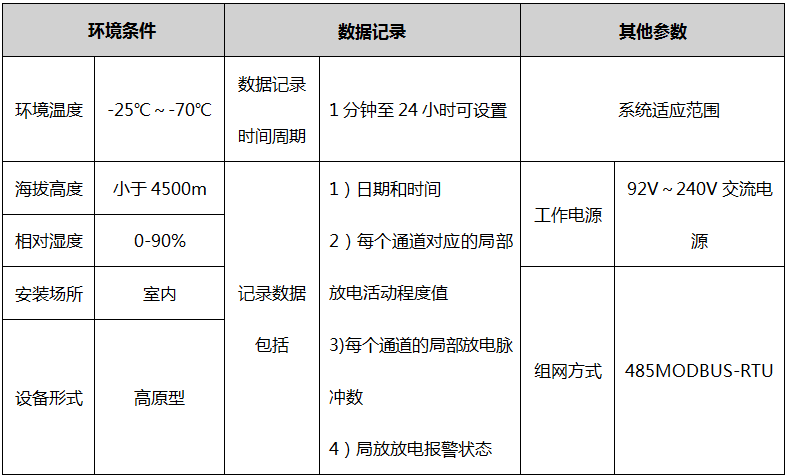

二、技术指标

适用范围	110KV及以上电压等级电力电缆及中间接头
供电	AC  220/太阳能电池供电/感应取点
通讯模式	光纤总线/无线通讯
监测通道	1~3
放电脉冲分辨率	时间分辨率为10μs，相位分辨率为0.18°
海拔高度	≤4500M
防护等级	IP68

二、产品优势及特点

1. 采用开合式钳形传感器，结构紧凑，拆卸安装方便，不需要停电，可以方便的对重点站，重点设备，异常设备进行长期监测；

2. 高精度时间同步，采用光纤为通讯媒介的情况下，系统通过光纤同步信号进行同步，同步精度可达纳秒级；

3. 基于脉冲电流法（IEC60270标准）的局部放电监测技术，可监测5PC以上局放信号；

4. 可以检测出本次最大放电量，统计每次测量的最大值、放电频次；

5. 测量系统可以监测电缆的放电幅值、相位、次数等参数；能显示工频周期放电图、二维/三维放电图谱。

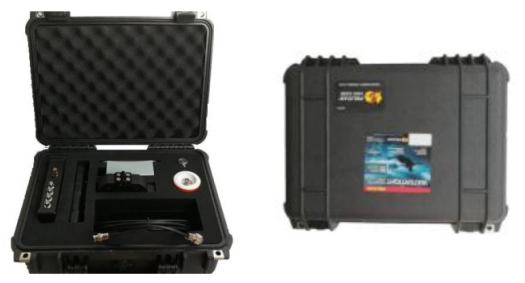

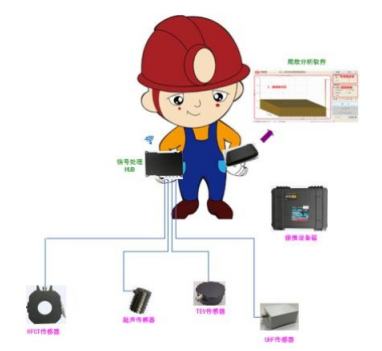

采用非侵入式检测方式，对高压电气设备的局部放电缺陷进行监测及定位。该装置具有携带方便、安装便捷、使用简单等特点。测试时无需繁琐操作，也无需过多的人工干预，即可给出准确的测试结果。
