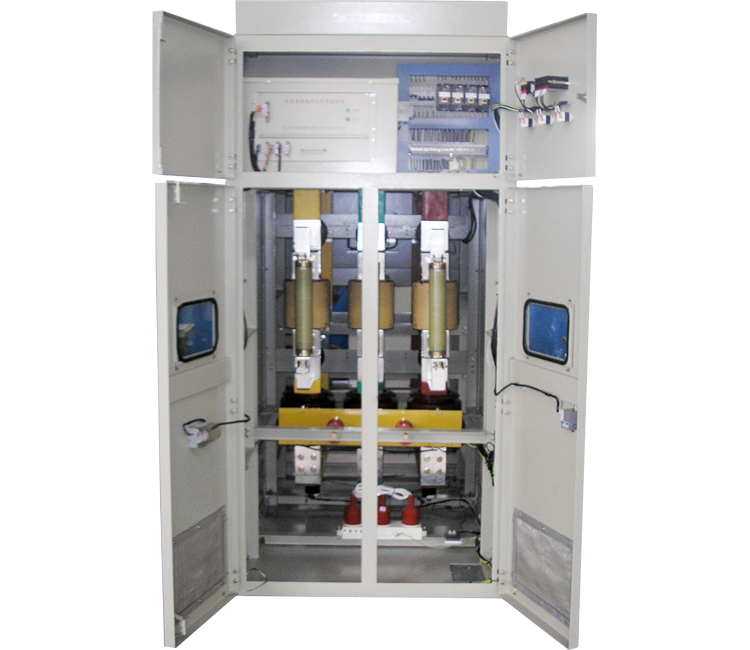

产品介绍：
HZSF型大容量高速开关装置是我公司新研制的产品，本产品通过了国家高压电器质量监督检验中心的大电流开断及EMC等全部型式试验。主要用在发电厂和变电站，大幅度限制短路电流，防止发电机、变电器等主要电气设备在短路电流的冲击下产生绕组变形而损坏，避免灾难性事故的发生；同时它还可改进电力系统的运行方式，进一步提高电能的质量及供电的可靠性。目前HZSF型大容量高速开关装置的额定电压为6~35kV，额定电流为1~6kA。其具有开断预期值为100 ~ 200kA短路电流的能力，可将实际短路电流限制到预期短路电流值的20~50%，且开断时间仅为3ms之内，从而免除了巨大短路电流对主电力设备造成的灾难冲击和损坏，可解决长期困扰电力系统和大电力用户的诸多难题。
桥体 FS
正常时流过工作电流，短路时在0.15ms之内迅速断开。
熔断器 FU
桥体开端后全部短路电流转移到熔断器，在0.5ms之内熔断，并产生足够的弧压。
非线性电阻 FR
熔断器熔断时产生的弧压使其导通，吸收磁能，并把开端时的电压限制在允许范围内。
电流互感器 CT
在故障情况下，电流信号不失真，不滞后。
测控单元 ZK
检测电流和电流变化率，故障出现时向桥体发出分断信号。
系统投资大大降低电力设备可免受强大的短路电流的冲击，机械强度不必设计得很大。
开断快，截流小，电力设备无须考虑热稳定问题。导体尺寸不必很大。
大型发电机出口短路能得到快速有效保护开断容量大，是发电机出口及厂用分支理想的开断设备。使发电机、变压器得到快速有效保护。
HZSF与电抗器并联是最经济有效的限流方案
正常运行时 HZSF将电抗器短接，避免了电抗器巨大的电能损耗和大型电动机启动时的电压降。短路时FS快速断开，负荷侧断路器的开断电流受电抗器限制到允许范围。
在新供用电系统设计时，可加大电抗器阻抗，使负荷侧断路器的开断电流进一步减小，降低造价。
对不允许瞬时间断供电或须强行自启动的重要负荷，可提高供电质量。
线路短路时， HZSF快速断开，将电抗器投入。电抗器上的残压可设计得足以维持重要的负荷继续运行而不受
影响。
技术参数：

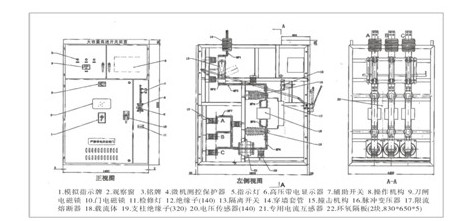

原理及结构：

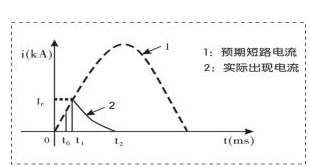

HZSF型大容量高速开关装置是一种具有较强开断短路电流能力的高速开关，能够在发生短路故障后，在短路电流瞬时值还远未上升到峰值之前的约1/4个工频半波前后开始动作限流，在一个半波的时间内将短路电流完全开断，从而起到限制短路电流、保护电力主设备的作用。正常运行时，电流从FS中流过，在系统发生短路故故障时， HZSF快速分断，将故障电流3ms内切除。
