产品简介

开关柜智能操控装置及开关状态指示仪用于3-35kV户内中置柜、手车柜、固定柜、环网柜等多种开关柜，具有一次模

拟图、带电显示、分合闸状态指示、接地开关指示、储能指示、手车位置指示、语音防误提示、温湿度数值显示、RS

485远程通讯接口等多项功能。产品采用微处理器控制，内部元件大部分为优质进口工业级品牌，具有稳定可靠、长寿

命、抗干扰性强等优点。该产品较传统的模拟显示标牌具有显示直观操作方便等优点。

产品功能

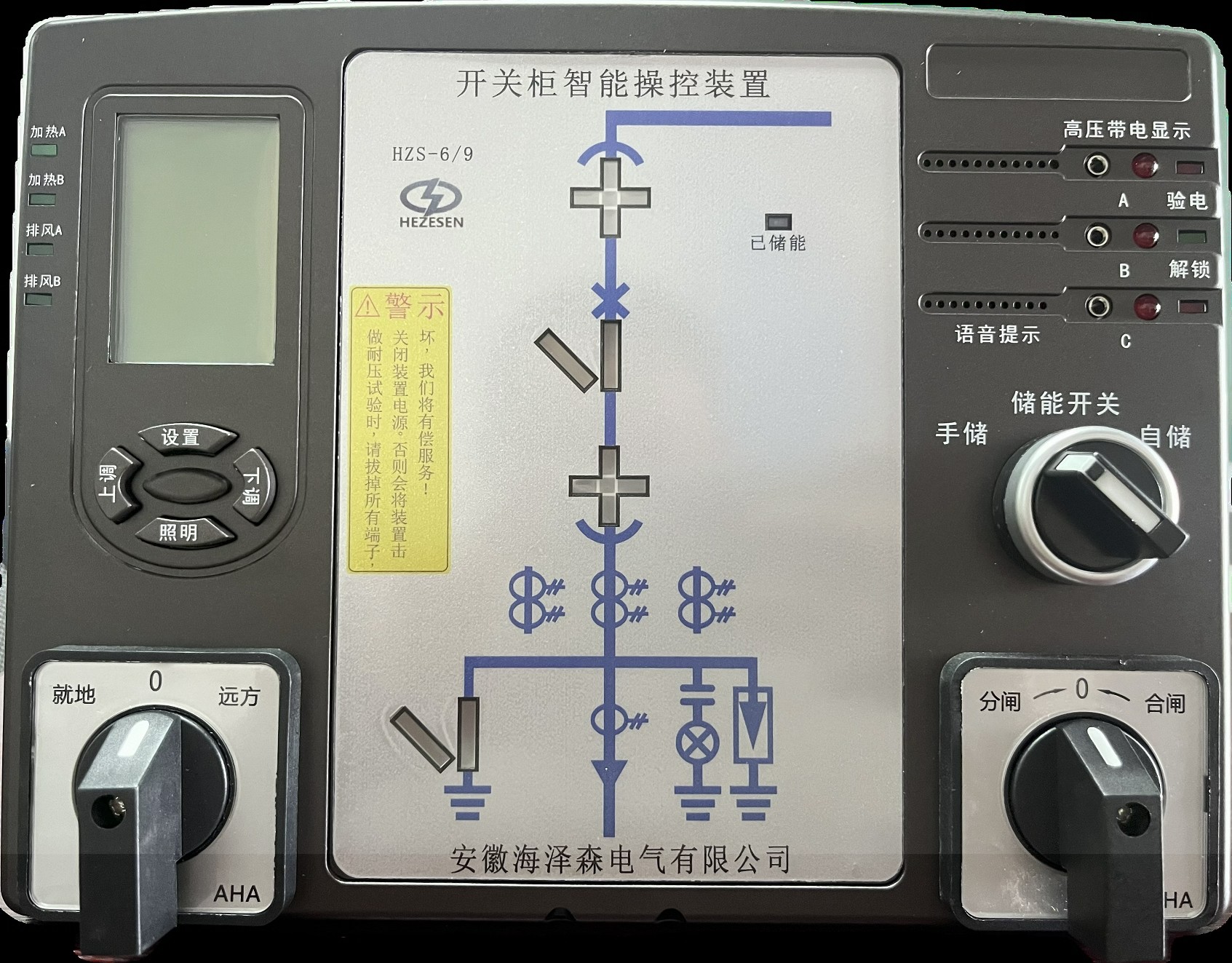

◆ 动态模拟图显示

能够进行断路器的状态显示、手车位置显示、隔离刀和接地刀状态显示、储能显示等。

能够分别指示A, B. C三相是否带电，同时提供带电闭锁接点；当带电显示器处于无电状态下，闭锁才可解除。

◆操作旋钮

开关柜智能操控装置可根据用户需要在面板上设有合闸/分闸转换开关(按钮)、就地/远方转换开关(按钮)和储能按钮等。

开关状态指示仪一般只用作一次的动态模拟、高压带电显示及闭锁等。

◆控制方式

可带1-2路加热器，当环境湿度≥90%RH时，启动加热；当≤75%RH时，退出加热；当环境温度超过40℃时，加热器无条

件退出;本装置温湿度控制程序已设定。

◆断线报警

任何一路加热器断线，报警指示灯亮(或可根据用户要求启动排风)；

操作者不在试验位置误合接地开关，装置提示“请分接地开关”；

操作者在断路器合闸位置误将手车推进，装置提示“请分断路器”；

操作者同时有以上两条误操作，装置提示“请分断路器”，“请分接地开关”；

Modbus协议方式，RS485通讯接口、1B01通讯规约、CDT通讯规约，可与变电站其它设备组成适时的微机防误监控系统。

产品选型：

◆ HZS-6/3系列功能表

型号控制	HZS-6/3-A00	HZS-6/3-A01	HZS-6/3-A02	HZS-6/3-A03	HZS-6/3-B00	HZS-6/3-B01	HZS-6/3-B02	HZS-6/3-B03
一次动态模拟带数显温温度控制高压带电显示储能显示操作按钮智能语音提示照明开关 RS485通讯接口	√ √ √ √ √ × × ×	√ √ √ √ √ × √ ×	√ √ √ √ √ × × √	√ √ √ √ √ × √ √	√ √ √ √ √ √ × ×	√ √ √ √ √ √ √ ×	√ √ √ √ √ √ × √	√ √ √ √ √ √ √ √

◆ HZS系列功能表

型号功能	HZS-6/3
一次动态模拟图储能提示高压带电显示及闭锁一路温度传感器一路温度传感器	√ √ √ √ √

◆HZS系列功能表

型号功能	一次动态模拟图	储能提示	高压带电显示及闭锁
HZS-6/3 HZS-6/3	√ √	√ √	√ √

技术参数：

项目技术要求

工作电压 AC：220V土10% ；DC：220V士10%

工作温度一20℃±85℃

介质强度 ≥AC2000V

相对湿度 ≤95%

三相带电指示辉电压额定相电压x0.15-0.65

闭锁启控电压额定相电压x0.65

绝缘性能 ≥1OOMΩ

抗电磁干扰性能符合 IEC255-22标准规定

功耗 ≤10W
