消谐器

概述：

在中性点非有效接地系统中，一般接有电磁式电压互感器(以下简称PT)。为了测量三相对地电压和监视对地绝缘，PT的中性点

直接接地。由于PT低压侧负载很小，接近于空载状态，从高压侧对地看入的等效励磁感抗很大，在某些切换操作或接地故障消

失之后，PT的等效励磁感抗将与系统对地等效电容构成特殊的谐振回路，激发起各种谐波的铁磁谐振过电压，引起PT饱和，由

于PT熔断器不能有效熔断数百至数千毫安的饱和励磁电流，最终导致PT烧损，PT柜、避雷器爆炸，母线短路、冲击主变、威胁

工作人员人身安全等事故。对电网的安全运行构成了很大的威胁，并严重影响了供电的可靠性。在中性点非有效接地系统中，P

T铁磁谐振过电压是出现最频繁、造成事故很多的一种内部过电压。

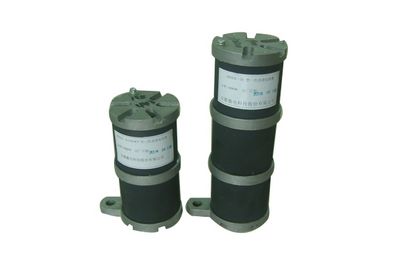

HZSQ型6 ~ 35 kV电压互感器中性点用非线性电阻消谐阻尼器(简称消谐器)，是安装在6 ~ 35 kV电压互感器(以下简称压变或PT)

一次绕组上。接线中性点与地之间的一种非线性电阻消谐阻尼器件。

HZSQ消谐器的体积小、重量轻、散热快、强度高、便于安装。

使用条件：

适用于户内及户外；

环境温度-40℃~+60℃；

系统频率：50Hz，60Hz；

海拔高度不大于4000m ；

地震裂度8度以下地区；

大气中无严重污秽及浸蚀性介质的场所；

串接于交流6~35kV非有效接地系统PT一次绕组中性点与地之间，在一个系统中接有多台电压互感器时，应每台互感器的三相

高压绕组中性点装一台消谐器，才能有效地限制弧光接地过电压和消除铁磁谐振。

技术参数：
